一、主要技術參數
類型 參數
型號 JL400A -10000-MA
檢測方式 進口精密電位器
鋼絲繩 1.0mm進口涂塑鋼絲繩
拉線速度 1000mm/s�。∕AX）
最大行程 10000mm
分辨率 本質無窮小
供電電壓 DC24v
信號輸出 4-20MA
二、JL400A系列拉線位移傳感器安裝注意事項
1、請確認在電源關閉的狀態下進行接線
2、注意錯誤接線可能會損壞傳感器
3、請勿與高壓線或者電源線一起或在同一電線管內運行線路，信號請用專用屏蔽電纜傳輸，避免干擾
4、請確認電源電壓在額定范圍內變化
5、電源接通后的短時間內（50ms）請勿使用
6、如果在該產品附近使用產生電磁干擾的設備（開關調節器、高頻器、轉換發動機等）請做好設備的機架接地端子穩妥接地同時做好傳感器信號傳輸的屏蔽工作。
7、拉線要保護好鋼絲繩不受外力損傷。
8、安裝時要使拉線垂直拉出，不能讓線摩擦出線口
9、若使用于環境惡劣或特殊場合，請自行加裝保護機構也可與我公司聯系定制產品。
10若使用非直線運動的機構，請自行設計轉向機構或選購我公司拉線位移傳感器附件機構；
11、注意拉線與出線口的垂直，亦即盡量使鋼絲繩垂直于出線口抽出，保持最小角度（≤３0）以確保量測精度及鋼索之壽命；
特別提醒
拉線頭拉出后請不要松開，這樣會造成傳感器損壞；
拉線時請勿超出線總長。
三、JL400A系列拉線位移傳感器產品附錄清單

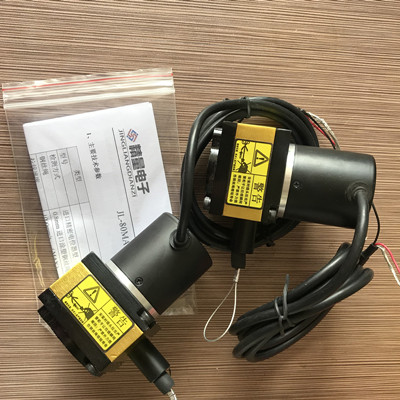

拉線位移傳感器-------------------1臺
產品使用手冊----------------------1冊
產品包裝盒-------------------------1只
其他接插件（依據產品性能特點匹配）
四、 服務承諾
1、 本公司生產的產品免費保修期12個月
2、即在用戶遵守儀器的儲存和使用規則的條件下，產品因制造質量不良或者不能正常工作時，本公司無償為用戶維修，嚴重著可以給客戶更換產品，但下列情況除外：
1.因不正確使用或不遵守使用條件而引起的故障
2.自行拆卸傳感器，影響產品的使用性能
3.產品出現使用問題時，公司承諾不分任何原因，無條件的首先解決問題，讓客戶滿意，然后再根據具體原因和客戶溝通維保中涉及的費用問題。
綜上所述就是JL400A系列拉線位移傳感器的技術參數及說明書，如有疑問請咨詢精量電子科技技術人員。
|
