目前的發展，把拉線位移傳感器的微型化、智能化、多功能化和可靠性水平提高到了新的高點。位移傳感器的顯示儀表，在微電子技術基礎上，內置處理器，處理器及相關集成電路等裝在一起完成了數字化、智能化、網絡化、系統化。形成更好的信息。意味著比單一的或獨立的數據來源信息更準確，更完整，更可靠。區分和分類在于數據是如何結合起來的。今天著重的了解一下此類產品用在萬能試驗機上的功能：

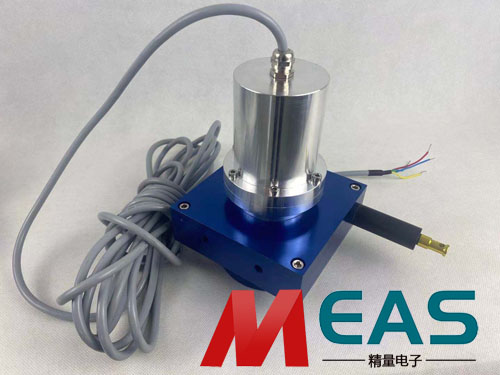

拉線式位移傳感器主要應用在萬能試驗機是增量脈沖信號編碼器的一種，該產品采用0.6mm進口涂塑鋼絲繩，拉線速度為800mm/s（MAX），測量行程0-10000mm可選，可以在-30℃～+80℃的環境

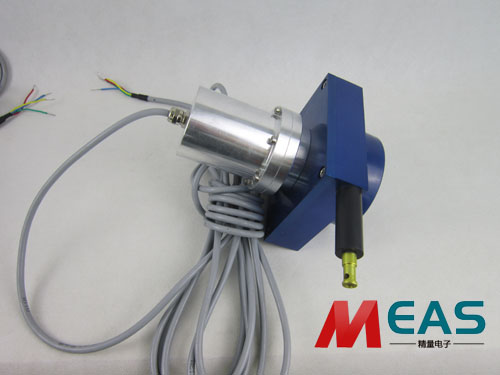

用在萬能試驗機上的拉繩式位移傳感器的數據傳輸線共有8條，分別為白、黑、紅、綠、黃、棕、灰、橙和屏蔽線，白黑為5v電源供電，白是電源正，黑為電源負，紅綠分別為A相B相，棕灰為A-和B-；黃和橙為Z/Z-;一般信號連接編碼器的脈沖信號可以連接計數器、PLC或計算機；如單相連接可用于計數或單方向測速，A和B兩相連接可用于正反向計數或判斷正反相；而A\B\Z三相鏈接則用于參考位修正的位置測量。
綜上所述就是拉線位移傳感器在萬能試驗機上的使用情況，主要是測量上橫梁與下橫梁之間的位移數據，明天精量電子小編還會為大家分享其它的內容知識，供大家參考。
|
