拉繩位移編碼器也可以稱作拉繩位移傳感器，結構上精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的編碼器，下面就讓精量電子科技小編來為用戶介紹一下拉繩位移編碼器的構成及精度計算方式：
一、拉繩位移編碼器的構成：

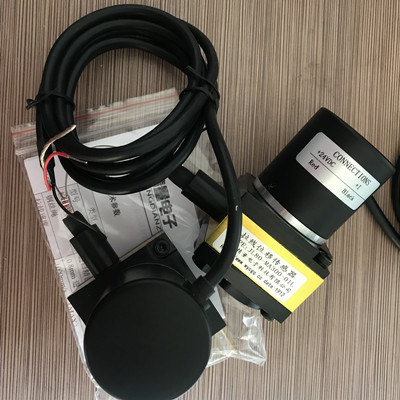

拉繩位移編碼器由以下元件構成：經精確標定好的測量鋼絲，測量鋼絲繞線箍，測量軸，發條傳動裝置，角度傳感元件以及可選擇的電子元件。
二、拉繩位移編碼器的計算方式:
1、編碼器的測量精度與電位器有關。電位器可以是0.3%，0.15%，0.1%等精度，加上線輪的偏心(±0.02mm)，如果是電流輸出，還有電壓/電流轉換誤差，以及裝配誤差，實際精度難以與電位器相等�？梢栽陔娢黄鞯木壬霞�0.05%，以此為依據給客戶參數。
2、編碼器作為測量元件的拉繩位移傳感器，其精度是很好計算出來的。常用的編碼器有每轉3600和每轉5000的脈沖數，如客戶要求0.05mm的分辨率，如選用3600線的(每轉3600脈沖數的編碼器)，則每轉的行程應不超過180mm，換算成線輪的直徑應是(180/3.1415926)-0.7或1=56.59或56.29mm，做成標準的線輪56mm就能達到客戶的要求。當然，如果客戶要求行程長，需要用大的線輪，就應該選用5000線的編碼器，再算一下分辨率。
綜上所述就是拉繩位移編碼器的構成及精度計算方式，在使用的時候，可以根據精量電子科技公司配帶的說明書去操作，如果操作遇到其它問題，可以咨詢技術人員，會為用戶解決更多問題。
|
