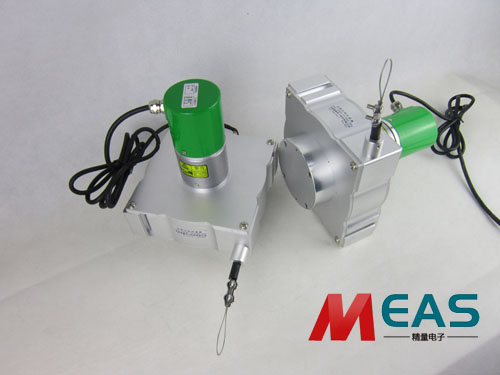

拉線位移傳感器在實踐運用中，位移不外乎有兩個方向，即選定一個方向后，位移有正負之分，因而用一個光電元件測定莫爾條紋信號判定不了位移方向。為了辨向，需要有π/2相位差的兩個莫爾條紋信號。在相距1/4條紋間隔的方位上安放兩個光電元件，得到兩個相位差π/2的電信號u01和u02，通過整形后得到兩個方波信號u01’和u02’。光柵正向移動時u01超前u0290度，反向移動時u02超前u0190度，故通過電路辨相可判定光柵運動方向。
拉線位移傳感器因具有易完結數字化、精度高、抗干擾能力強、沒有人為讀數過失、設備方便、運用可靠等利益，在機床加工、查看外表等職業(yè)中得到日益廣泛的運用。
|
